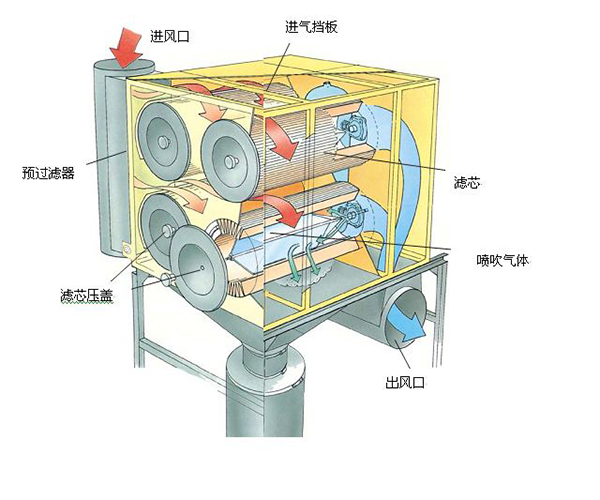

结构图
斜插式滤筒除尘器、弹匣式滤筒除尘器。采用滤筒作为核心过滤单元，利用电磁脉冲阀，启闭压缩空气喷吹清灰作业的除尘器。
设备特点：
（1）由于滤料折褶成筒状使用，使滤料布置密度大，所以除尘器结构紧凑，体积小。
（2）占用空间一样的滤筒与布袋相比较，1只滤筒的过滤面积大于10只布袋的过滤面积之和。
（3）滤筒高度小，安装方便，使用维修工作量小。
（4）模块化设计，积木式拼装，安装方便快捷，满足现场各类有限空间。
（5）采用重型碳钢结构和热固化粉末喷涂设备表面，具有很好的强度和耐用性。
（6）满足中国大陆GB标准与欧美OSHA标准对工厂空气质量的要求。
（7）有容纳2000-10000m3/h气流的标准独立模块可选。
（8）采用压缩空气脉冲喷吹滤筒的方式自动清除粉尘并回收。
（9）喷吹口采用文丘里管，以更少的能量吸入更多的空气，并提高反向脉冲的清洁效果，从而降低压降。
附属选配：
防爆通风、旋转气闸、火花捕捉器、泄爆隔爆装置、清洁气室通道、定制颜色、腿长、加热器、出风口防尘罩、消防灭火系统、粉尘在线检测仪、带抽屉的垃圾桶、普通槽式料斗、不锈钢结构、各种进口设计、平台和梯子、自卸式料斗、螺旋输送机、集成HEPA过滤器、PLC触摸屏控制、网络远控、特定应用的定制、以及除尘器滤料。

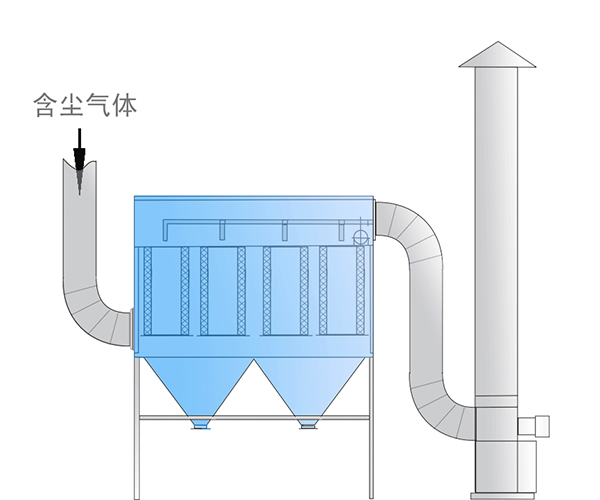

工艺流程：
污染源产生点→吸罩收集→支风管抽风→主风管抽风→除尘器过滤→动力风机→排风。
